嵌入式常態課錄播系統的組成及功能

系統的組成

嵌入式常態課錄播系統具有架構簡單，經濟實用，可實現無人值守等特點。該系統由 3臺高清攝像機（ 1臺老師特寫攝像機 1 臺老師全景攝像機）， 1 臺學生全景攝像機， 2-4 組強指向采訪話筒及調音臺， 1 臺嵌入式高清錄播一體機組成。該系統能夠滿足校內微課及常態課的錄制工作。

嵌入式錄播系統通常情況下教師采用 2臺高清攝像機，用于全景和特寫的拍攝，學生采用一臺全景攝像機拍攝，播放 PPT的計算機信號采用 VGA或 HDMI 信號直接采集方式，不使用攝像機直接拍攝電視或投影屏幕的方式。

嵌入式錄播系統可同時接入，3路高清攝像機信號， 1路高清計算機PPT信號，自動完成導播合成信號的采集、壓縮、錄制等工作。

嵌入式錄播系統在進行錄像的同時，可通過流媒體服務器將導播畫面推送到資源管理平臺進行實時直播，直播包括視頻直播與網絡直播 2種形式， 2種直播可同時進行也可單獨開啟。嵌入式錄播系統其中視頻直播主要用于大屏顯示設備上觀看，如 LDE大屏或投影機等設備。網絡直播主要用于 PC或 PAD 上觀看，網絡直播可實現跨平臺觀看，客戶端用戶不需要安裝任何軟件，即可在 Windows 、Android 、IOS 等設備上進行觀看。

嵌入式錄播系統資源管理平臺除具有直播功能以外，還具備網絡視頻點播功能，用戶可將之前錄制好的視頻文件，上傳到資源管理平臺上，供學生及老師在校內或校外隨時觀看。

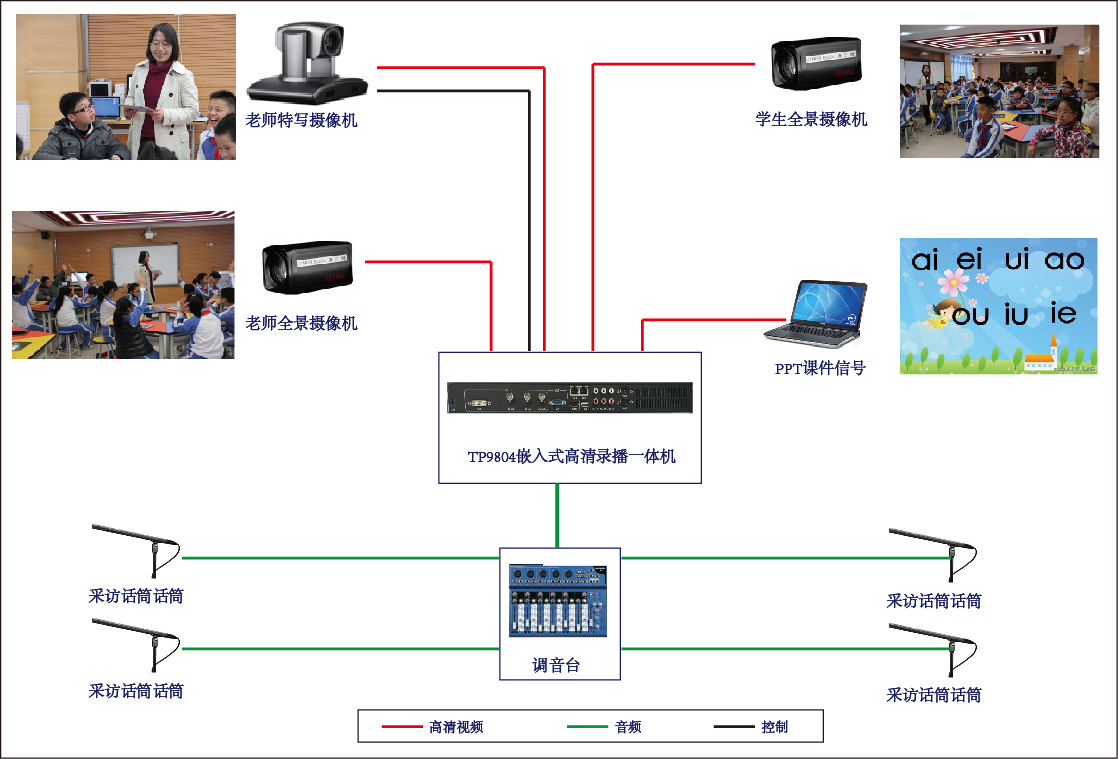

嵌入式常態課錄播系統結構拓?fù)鋱D：

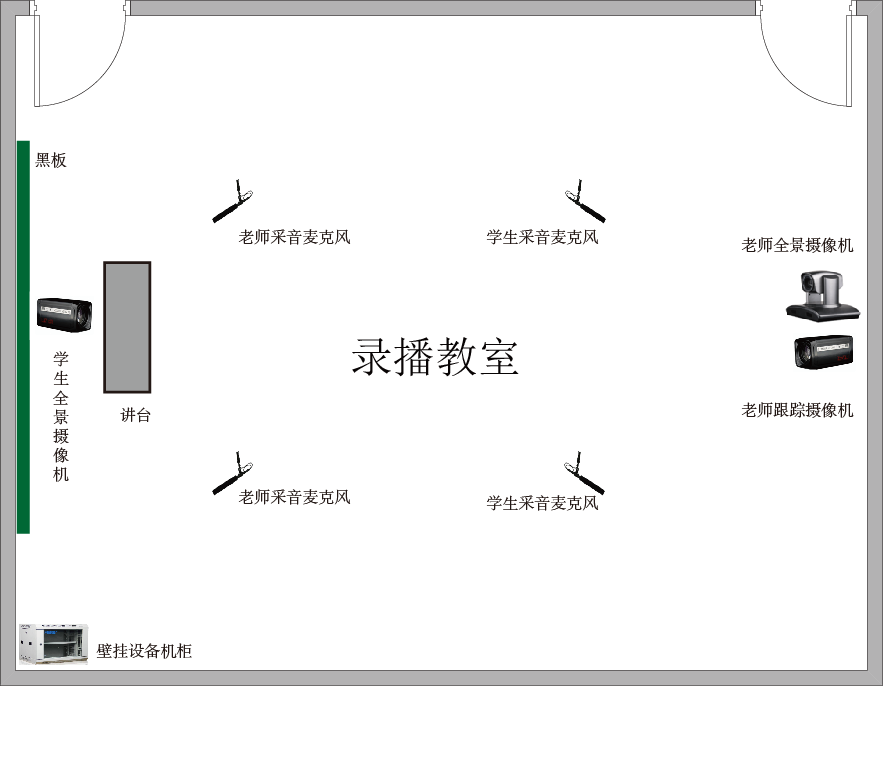

教室設備安裝示意圖：

主要功能介紹

嵌入式錄播系統可實現圖像識別，定位分析，導播合成錄像、攝像機云臺方向變焦控制、網絡直播、網絡網絡集控管理、添加片頭片尾、添加字幕臺標等功能。

系統導播界面如下圖：

1. 預監區

嵌入式錄播系統的預監區展示視頻預覽畫面如下圖

嵌入式錄播系統通過點擊畫面下方的 “錄制”和“暫停”按鈕對屏幕上的畫面進行錄制相關操作，點擊“錄制”按鈕之后，“錄制”鍵將變成“停止”鍵，錄制結束時點擊“停止”按鈕即可完成錄制。

嵌入式錄播系統另外下方還有 “直播”和“自動導播”兩個開關，點開開關將分別開啟“直播”和“自動導播”功能。

嵌入式錄播系統直播功能：開啟后，設備即可以向配置好的流媒體服務器或者錄播服務器推送流 ,   可以將實時的課堂畫面發布到學校網站進行網絡直播。

嵌入式錄播系統自動導播：開啟后，設備根據自動追蹤系統發出的命令，進行自動導播、畫面切換等，無需人工干預。

2.臺標

嵌入式錄播系統臺標區域是用來對臺標位置進行設置 如下圖

從左到右分別表示臺標的不同位置，選擇其中的一個類型，則臺標將出現在它相應的位置。一項沒有藍色方格的，表示不顯示臺標。

3. 分屏

嵌入式錄播系統分屏控制界面是控制分屏模式的操作界面如下圖，進入系統后系統默認的分屏模式是單分屏模式，即將某一單一來源的視頻信號呈現在預監區內。

嵌入式錄播系統選擇圖片中的五個模式對當前分屏模式進行修改，選擇其中一個模式之后，預監區顯示將會變成相應的分屏模式。目前支持畫中畫、二分屏、畫外畫、 1+2 和四分屏。

4. 信息

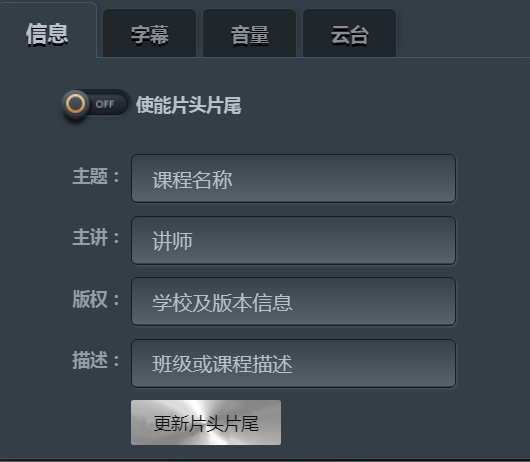

嵌入式錄播系統在導播主界面的右側，我們可以看到 “信息”、“字幕”、“音量”、“云臺”四項操作界面。其中的一項為信息界面如下圖，它是用于調整片頭片尾信息。

將片頭片尾的相關內容輸入到相應的空格區域內，點開“使能片頭片尾”開關，點擊“更新片頭片尾”，實現對片頭片尾的更新。信息中的主題內容會用做錄制文件名的前綴。

5. 字幕

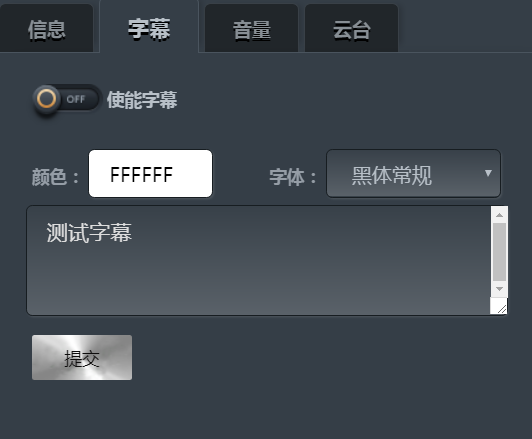

操作區的第二項內容為字幕界面如下圖，該界面用于更改預監區下方的滾動字幕。

首先，將所需要的字幕內容輸入到“測試字幕”四個字所在的區域內，調整字體和顏色，打開“使能字幕”開關，點擊“提交”。想要的字幕就會在預監區下方滾動播放。

6. 音量

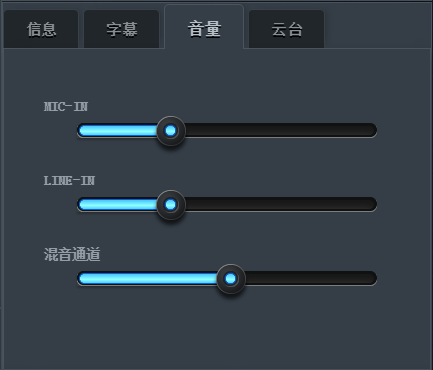

音量控制區的主要工作是調整輸入音量的大小如下圖

在此區域中，通過拉動中間三條的滾動條，分別控制“ MIC-IN ”、“LINE-IN”和“混音通道”音量的大小，向左拉音量小，向右拉音量大。

7. 云臺

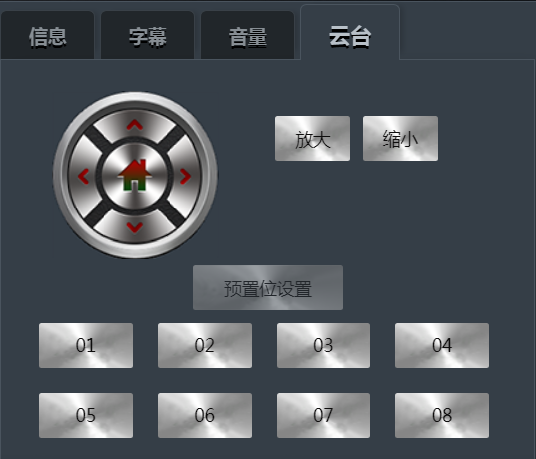

云臺控制區用來對攝像機進行控制如下圖

左邊的箭頭用來控制攝像機的方向，右邊的“放大”“縮小”兩個按鈕用來調整焦距，下方 01~10 的十個按鈕，用來設置攝像機鏡頭的預置位信息。當要對某個攝像機進行控制時，要先選中“單通道”區域中該攝像機對應的視頻區域的紅色搖桿。

“自動跟蹤設置”按鈕: 開時表示打開自動追蹤系統對攝像頭云臺控制權限 ,關時表示手動控制攝像頭云臺進行追蹤．此功能需要第三方自動追蹤系統支持。

“預置位設置”按鈕:  開時表示設置對選中攝像頭云臺進行預置位的設置, 關時則表示對選中攝像頭云臺進行相應預置位號的調用。
