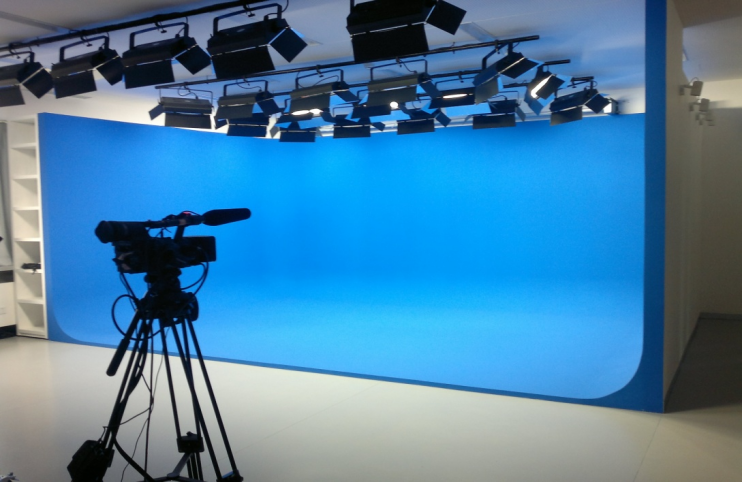

本套系統為TP9100錄播系統，采用攝像機2機位移動設計，1臺正面特寫攝像機，1臺側面特寫攝像機。2組移動采音麥克風及1組桌面采音麥克風。藍箱整體為木質框架，外用石膏板內用大芯板加摳像漆處理。頂部燈光采用20組三基色冷光燈，藍箱內部15組頂光外部5組面光。

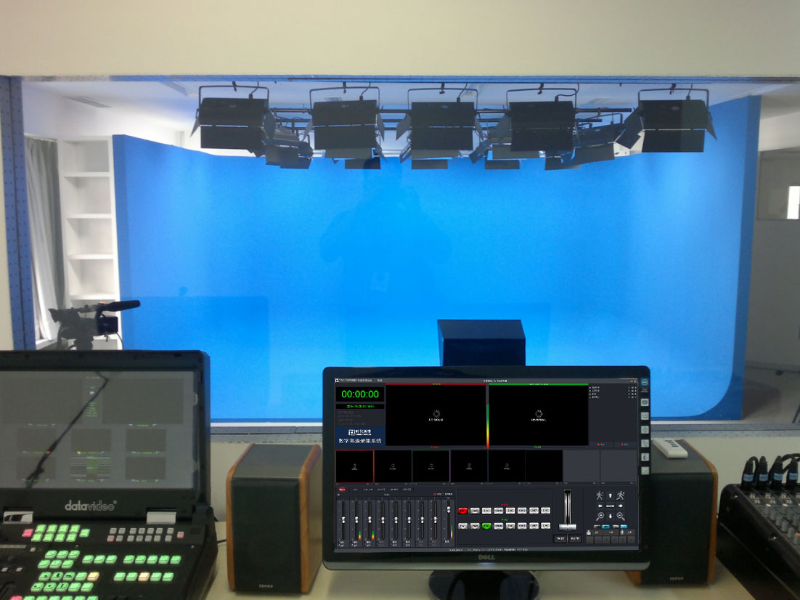

控制室（下圖示）位于演播室正后方，錄像及導播過程需要人工操作。

為保障日后的升級與擴展的方便，并且以現有設備零報廢或少報廢為原則，精品錄播主機TP9100設備全部為PC或服務器加采集卡架構設計與生產。精品錄播主機TP9100集成導播切換、導播錄像、資源錄像、網絡直播、VGA大屏輸出等功能于一身。視頻輸入接口可支持?jǐn)U展到8路HD-SDI接口，并支持網絡串流視頻接入。精品錄播主機TP9100支持一鍵還原功能、系統自動還原防護。

TP9100精品錄播主機產品參數：
高清視頻輸入: 4 × HD-SDI
              1 × DVI / 1 × VGA
高清視頻輸出：1 × HDMI
音頻輸入接口：4 × SDI （內嵌）
              1 × Linear
              1 × microphone 3.5
音頻輸出接口：1 × HDMI(內嵌)
              1 × Linear 3.5
控制接口：    4 × RS232
采集壓縮技術指標：
標準采集幀率：   1920×1080p@30/25fps
顯示視頻模式:    YV12,NV12,YUY2,RGB24,RGB32
視頻編碼模式:    H.264 (Hardware Compression)
視頻采集分辨率:  1920×1080p@30/25/24fps
                1920×1080i@60/50fps
                1280×720p@60/50fps
                1280×1024p@60fps
                1280×960p@60fps
                1024×768p@60fps
視頻壓縮分辨率:  1920×1080p@30/25/24fps
                1920×1080i@60/50fps
                1280×720p@60/50fps
                1280×1024p@60fps
                1280×960p@60fps
                1024×768p@60fps
音頻壓縮模式：   Stereo / 16-bit / 32000 ~ 48000Hz
基礎硬件配置技術指標：4U機架式專屬機箱/CPU i5/主板  H370 /內存 8GB*2/硬盤 2TB
